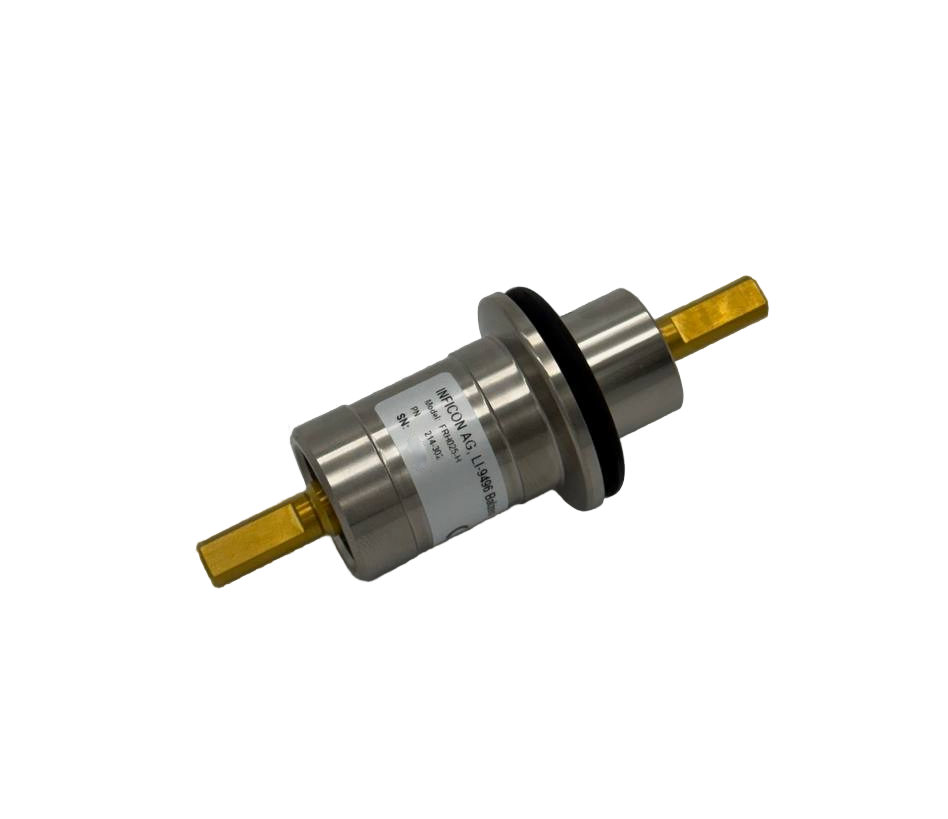

Вакуумный ввод вращения KF25
Брошюра - вакуумные вводы вращения
3D модель ввода вращения DN 25 ISO-KF
Данные для выбора модели
|
Соединение с вакуумной системой |
DN 16 ISO-KF |
DN 25 ISO-KF |
DN 40 ISO-KF |
DN 63 ISO-K |
|
Вакуумный ввод/уплотнение |
Фторкаучук (FPM) |
Фторкаучук (FPM) |
FPM |
FPM |
|
Диаметр вала, мм |
Ø5 |
Ø8 |
Ø12 |
Ø20 |
Информация для заказа
|
Тип |
FRH016-H |
FRH025-H |
FRH040-H |
FRH063-H |
|
Номер для заказа |
214-300 |
214-302 |
214-304 |
214-306 2) |
Технические характерисистики
|
Тип |
FRH016-H |
FRH025-H |
FRH040-H |
FRH063-H |
|
Передаваемый вращающий момент, Нм |
1,5 |
6 |
25 |
100 |
|
Частота вращения, об/мин.(1) |
1500 |
1000 |
750 |
500 |
|
Вращающий момент холостого хода в среде вакуума, Нсм |
≤3 |
≤4 |
≤5 |
≤10 |
|
Пусковой вращающий момент в среде вакуума, Нсм |
≤6 |
≤8 |
≤10 |
≤20 |
|
Нагрузка на валу в среде вакуума |
||||
|
Радиальное усилие, Н |
60 |
150 |
250 |
500 |
|
Осевое усилие, H |
30 |
50 |
60 |
100 |
|
Срок службы, обороты |
20 000 000 |
20 000 000 |
20 000 000 |
10 000 000 |
|
Герметичность, вал неподвижен, мбар л/с |
1 x 10-9 |
1 x 10-9 |
1 x 10-9 |
1 x 10-9 |
|
Давление (абс.) |
1 x 10-9 мбар ... 1 бар |
|||
|
Рабочая температура, °C |
50 |
|||
|
Температура прогрева, °C |
110 |
|||
|
Материалы, соприкасающиеся с технологической средой |
нержавеющая сталь 420/1.4021 алюминий 6063/3.2315 эластомер FPM |
|||
|
Вес, кг |
0,1 |
0,2 |
0,6 |
2 |
1) Частоту вращения можно увеличить максимум в 2 раза, но при этом сократится срок службы
2) Центрирующее кольцо/CR/алюминий, номер для заказа 212-251 /FPM/нержавеющая сталь, номер для заказа 212-281 не входят в комплект поставки.
